Cách đấu điện camera hành trình chi tiết, an toàn
Camera hành trình đã trở thành thiết bị không thể thiếu đối với các phương tiện vận tải, đặc biệt là trong bối cảnh Nhà nước ngày càng thắt chặt các quy định về an toàn giao thông. Việc thực hiện cách đấu điện camera hành trình đúng kỹ thuật không chỉ đảm bảo thiết bị hoạt động ổn định mà còn tuân thủ các quy chuẩn pháp lý hiện hành.
Trong bài viết này, DSS sẽ hướng dẫn chi tiết cách đấu điện camera hành trình an toàn, hiệu quả, phù hợp với đối tượng là kỹ sư vận tải, cán bộ kỹ thuật doanh nghiệp và chủ phương tiện.
1. Đấu điện camera hành trình là gì?
Trước khi tìm hiểu các phương pháp kỹ thuật cụ thể, việc nắm rõ bản chất của quá trình đấu điện là điều cần thiết để đảm bảo thực hiện đúng chuẩn. Đấu điện camera hành trình là quá trình kết nối nguồn điện cho thiết bị camera giám sát hành trình trên xe ô tô, xe tải, xe khách để đảm bảo thiết bị hoạt động liên tục và ghi hình theo đúng quy định.
Mục đích của việc đấu điện camera hành trình:
- Cung cấp nguồn điện ổn định: Đảm bảo camera hoạt động liên tục trong suốt quá trình xe vận hành, đáp ứng yêu cầu ghi hình theo Nghị định 10/2020/NĐ-CP và Thông tư 71/2020/TT-BCA.
- Tuân thủ quy định pháp luật: Theo quy định tại khoản 2 Điều 13 và Điều 14 Nghị định 10/2020/NĐ-CP, xe vận tải hành khách từ 9 chỗ trở lên, xe container, xe đầu kéo bắt buộc phải lắp camera giám sát và truyền dữ liệu về máy chủ liên tục.
- Đảm bảo lưu trữ dữ liệu: Camera phải ghi và lưu trữ hình ảnh tối thiểu 24 giờ (hành trình dưới 500km) hoặc 72 giờ (hành trình trên 500km) theo quy định.
- Tối ưu hóa quản lý phương tiện: Hỗ trợ doanh nghiệp vận tải giám sát, điều hành xe hiệu quả và đảm bảo an toàn.

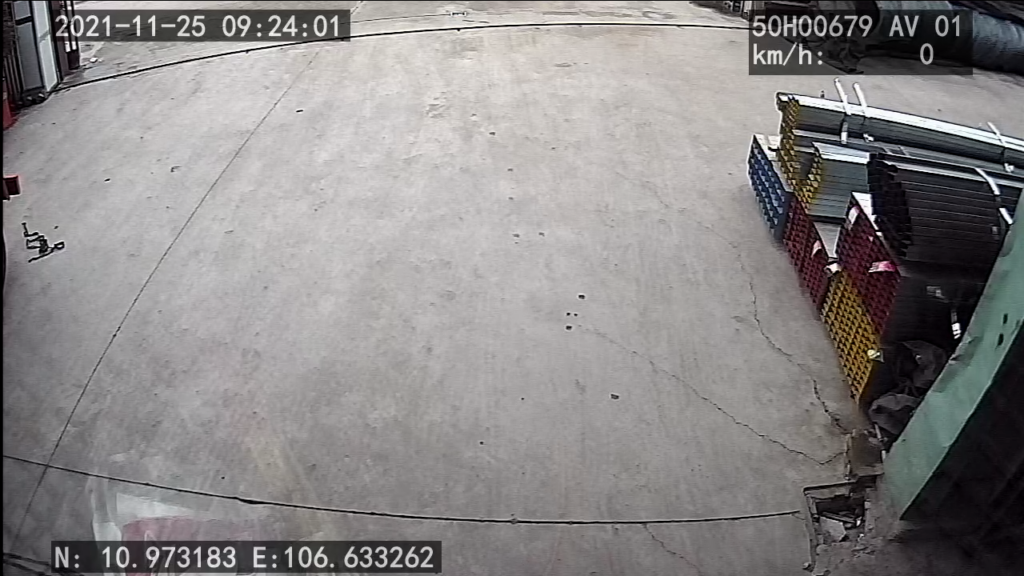

Camera hành trình phải đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt, bao gồm khả năng ghi hình HD 720p theo định dạng MP4/H264, tích hợp định danh tên và biển số xe, đồng thời có chức năng truyền dữ liệu về máy chủ của Tổng cục Đường bộ Việt Nam.
Xem thêm: Camera có nghe được tiếng nói không? Giải đáp chi tiết
2. Những điều cần chuẩn bị trước khi đấu điện camera hành trình
Việc chuẩn bị kỹ lưỡng trước khi thực hiện đấu điện là yếu tố quyết định thành công của quá trình lắp đặt. Một quy trình chuẩn bị đúng đắn không chỉ đảm bảo an toàn mà còn giúp tối ưu hóa hiệu suất hoạt động của camera hành trình. Dưới đây là những bước chuẩn bị cần thiết mà kỹ sư và cán bộ kỹ thuật cần thực hiện:
2.1. Kiểm tra hệ thống điện hiện tại

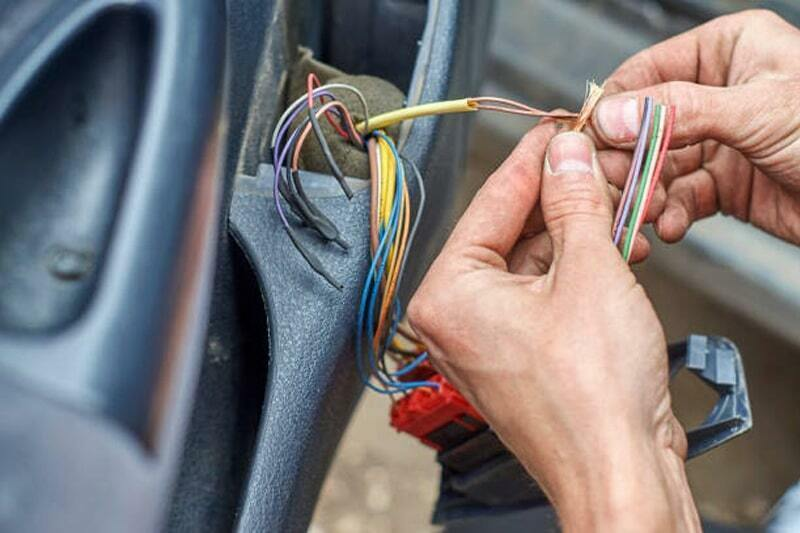

Trước khi thực hiện đấu điện, cần tiến hành kiểm tra toàn diện hệ thống điện của xe:
- Đo điện áp nguồn: Sử dụng đồng hồ vạn năng kiểm tra điện áp 12V hoặc 24V (tùy loại xe) đảm bảo ổn định.
- Kiểm tra mạch điện: Sử dụng bút thử điện DC để xác minh các mạch điện hoạt động bình thường, không có hiện tượng chập, rò điện.
- Xác định nguồn ACC: Tìm dây nguồn ACC (dây có điện khi khởi động xe) để tránh camera tiêu thụ điện khi xe tắt máy.
2.2. Chuẩn bị dụng cụ và vật tư
Việc chuẩn bị đầy đủ dụng cụ và vật tư chất lượng là bước không thể thiếu để đảm bảo quá trình đấu điện diễn ra suôn sẻ và đạt chuẩn kỹ thuật.
Dụng cụ cần thiết:
- Bộ đồ nghề điện cơ bản (tua vít, kìm, dây rút)
- Đồng hồ vạn năng và bút thử điện DC
- Bộ cậy taplo chuyên dụng để tránh trầy xước nội thất
- Băng keo điện chất lượng cao
Vật tư lắp đặt:
- Camera hành trình hợp chuẩn theo QCVN31:2014/BGTVT và Nghị định 10/2020/NĐ-CP
- Dây nguồn chuyên dụng phù hợp với công suất camera
- Cầu chì bảo vệ (thường 3A-5A tùy camera)
- Đầu nối chuyên dụng và terminal điện
Xem thêm: Cách khắc phục camera hành trình không lên nguồn
2.3. Xác định vị trí lắp đặt
Lựa chọn vị trí lắp đặt phù hợp là yếu tố quan trọng ảnh hưởng trực tiếp đến chất lượng ghi hình và độ bền của hệ thống camera hành trình.
- Vị trí camera: Lắp đặt ở trung tâm kính chắn gió, cách gương chiếu hậu khoảng 7cm để thuận tiện tháo lắp.
- Quy hoạch đi dây: Khảo sát tuyến đường dây từ camera đến nguồn điện, đảm bảo không cản trở hoạt động của các bộ phận khác.
- Vị trí cấp nguồn: Xác định điểm lấy điện (tẩu thuốc, hộp cầu chì, hoặc đấu trực tiếp) phù hợp với từng loại xe.
Việc chuẩn bị kỹ lưỡng không chỉ đảm bảo quá trình lắp đặt diễn ra thuận lợi mà còn tuân thủ các tiêu chuẩn an toàn lao động trong ngành vận tải.
3. Ba cách đấu điện camera hành trình phổ biến
Sau khi chuẩn bị đầy đủ dụng cụ và kiểm tra hệ thống điện, việc lựa chọn phương pháp đấu điện camera hành trình phù hợp là bước quan trọng tiếp theo. Mỗi cách đấu điện có những ưu nhược điểm riêng, phù hợp với từng loại xe và mục đích sử dụng khác nhau.
Dưới đây là 3 phương pháp cách đấu điện camera hành trình được áp dụng phổ biến nhất trong thực tiễn:
3.1. Đấu điện camera hành trình qua tẩu thuốc 12V
Phương pháp cách đấu điện camera hành trình qua tẩu thuốc 12V là giải pháp đơn giản nhất, được nhiều chủ xe lựa chọn do tính dễ thực hiện và không cần can thiệp sâu vào hệ thống điện của xe.
Ưu điểm:
- Đơn giản, dễ thực hiện, không cần can thiệp vào hệ thống điện gốc
- Phù hợp cho xe cá nhân hoặc camera công suất thấp (dưới 10W)
- Có thể tháo lắp dễ dàng khi cần
Nhược điểm:
- Chiếm dụng cổng 12V, hạn chế sử dụng thiết bị khác
- Một số xe cũ vẫn cấp điện cho tẩu thuốc khi tắt máy, có thể làm hết bình ắc quy
- Không phù hợp cho camera nghị định 10 hoạt động 24/7
Các bước thực hiện:
- Kiểm tra tẩu thuốc: Dùng bút thử điện xác nhận cổng 12V hoạt động bình thường.
- Cắm adapter nguồn: Sử dụng adapter chuyên dụng của camera, đảm bảo đầu ra phù hợp với thông số kỹ thuật.
- Bố trí dây dẫn: Dẫn dây từ tẩu thuốc đến vị trí camera, ẩn dây dưới taplo và viền cửa.
- Kiểm tra hoạt động: Khởi động xe và kiểm tra camera hoạt động ổn định.
Lưu ý kỹ thuật: Cách đấu điện camera hành trình qua tẩu thuốc chỉ phù hợp cho camera hành trình thông thường, không đáp ứng yêu cầu của camera nghị định 10 cần hoạt động liên tục 24/7 theo quy định.
Xem thêm: Cách xử lý camera hành trình tự tắt màn hình nhanh chóng
3.2. Đấu điện camera hành trình qua hộp cầu chì
Cách đấu điện camera hành trình qua hộp cầu chì là phương pháp được các chuyên gia kỹ thuật khuyến nghị nhờ tính ổn định và khả năng cung cấp nguồn điện liên tục cho camera nghị định 10.
Ưu điểm:
- Kết nối trực tiếp với nguồn điện chính, đảm bảo cấp điện ổn định
- Có thể chọn mạch ACC hoặc mạch thường (luôn có điện)
- Phù hợp cho camera nghị định 10 cần hoạt động 24/7
- Được bảo vệ bởi cầu chì, an toàn hơn
Nhược điểm:
- Cần có kiến thức về điện ô tô
- Có thể ảnh hưởng đến bảo hành xe nếu thực hiện không đúng kỹ thuật
- Cần cầu chì dự phòng phù hợp
Sơ đồ đấu dây chi tiết:
- Xác định hộp cầu chì: Thường nằm dưới taplo hoặc trong khoang máy, tham khảo sách hướng dẫn sử dụng xe.
- Chọn vị trí cầu chì phù hợp:
- Cầu chì ACC (15A-20A): Có điện khi bật khóa, tắt khi tắt máy
- Cầu chì BATT (20A-30A): Luôn có điện, phù hợp camera nghị định 10
- Thực hiện kết nối:
- Dây đỏ (+): Nối với đầu dương của cầu chì đã chọn
- Dây đen (-): Nối với khung xe (mass) hoặc điểm âm gần nhất
- Lắp cầu chì bảo vệ riêng 5A cho camera
- Kiểm tra kết nối: Đo điện áp tại đầu ra phải đạt 12V±0.5V ổn định.
Lưu ý an toàn: Luôn ngắt ắc quy trước khi thao tác. Sử dụng cầu chì có ampere phù hợp để tránh quá tải mạch điện.
Tìm hiểu thêm: Những điều cần biết về camera và cách sử dụng hiệu quả

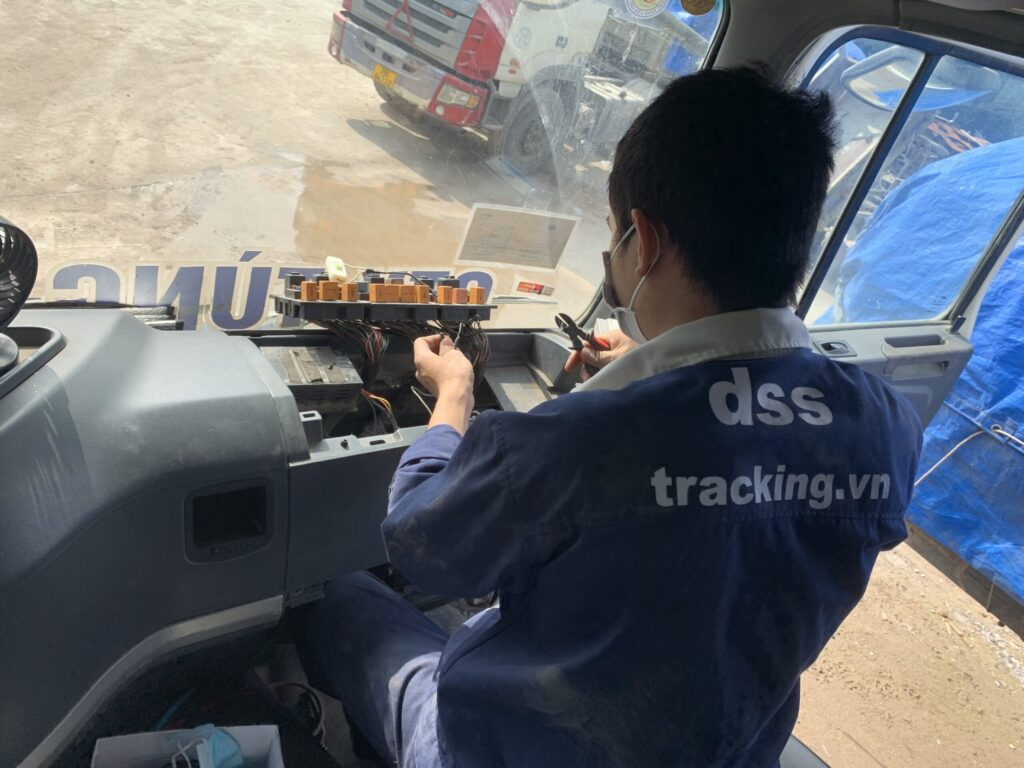

3.3. Đấu điện camera hành trình trực tiếp vào hệ thống xe
Phương pháp cách đấu điện camera hành trình trực tiếp vào hệ thống xe là giải pháp chuyên nghiệp nhất, thường được áp dụng cho các hệ thống camera nghị định 10 phức tạp hoặc xe vận tải thương mại.
Ưu điểm:
- Cấp điện trực tiếp, ổn định nhất
- Phù hợp cho hệ thống camera nghị định 10 phức tạp
- Có thể tích hợp với hệ thống giám sát hành trình QCVN31
Nhược điểm:
- Yêu cầu kỹ thuật cao, chỉ nên để thợ chuyên nghiệp thực hiện
- Có thể ảnh hưởng đến bảo hành xe
- Chi phí lắp đặt cao hơn
Khi nào nên sử dụng:
- Camera nghị định 10 tích hợp với thiết bị giám sát hành trình
- Hệ thống camera đa kênh (camera trước, trong, sau)
- Xe vận tải thương mại cần đảm bảo hoạt động 24/7
Các bước thực hiện:
- Lập sơ đồ điện: Xác định chính xác các điểm đấu nối trên hệ thống điện xe.
- Đấu nguồn chính: Kết nối trực tiếp với ắc quy qua cầu chì bảo vệ.
- Đấu tín hiệu ACC: Nối dây vàng với tín hiệu ACC để camera biết trạng thái xe.
- Đấu tín hiệu cửa: Nối dây trắng với hệ thống cửa (cho camera nghị định 10).
- Kiểm tra toàn hệ thống: Thử nghiệm tất cả chức năng trước khi bàn giao.
Cảnh báo: Cách đấu điện camera hành trình trực tiếp vào hệ thống xe yêu cầu kỹ thuật viên có chứng chỉ chuyên môn và kinh nghiệm lắp đặt thiết bị điện tử ô tô để đảm bảo an toàn.
Tìm hiểu thêm: Hướng dẫn cách xem camera hành trình trên điện thoại

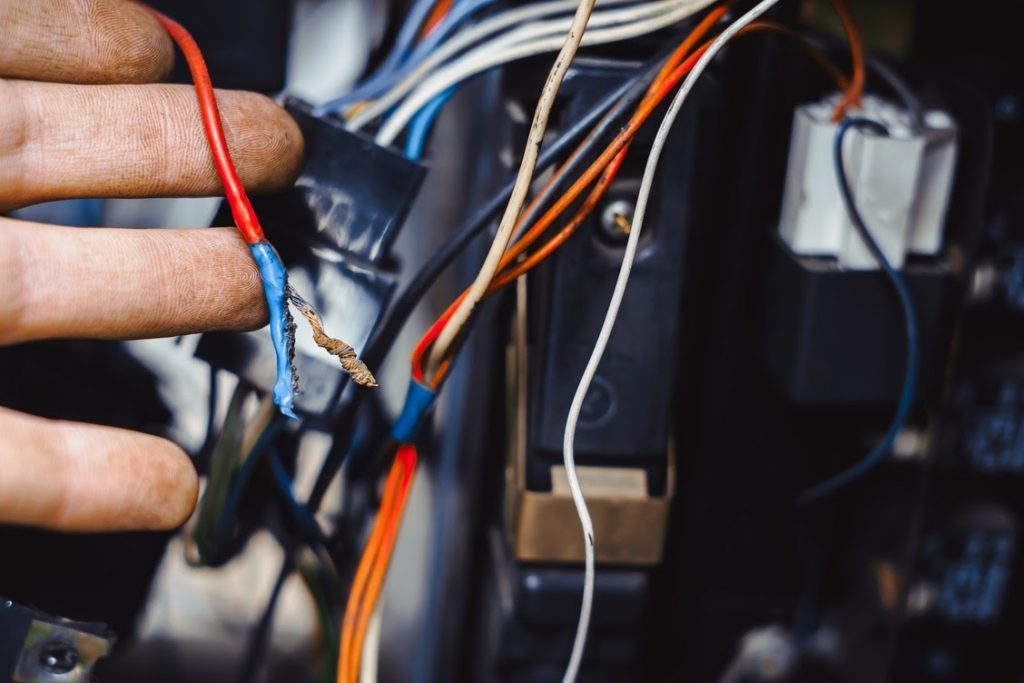

4. Lưu ý an toàn khi đấu điện camera hành trình
Việc thực hiện cách đấu điện camera hành trình an toàn là yếu tố then chốt để bảo vệ cả thiết bị và người thực hiện. Tuân thủ các nguyên tắc an toàn không chỉ tránh được rủi ro mà còn đảm bảo hệ thống hoạt động ổn định lâu dài.
4.1. Nguyên tắc an toàn cơ bản
Tuân thủ các nguyên tắc an toàn cơ bản là điều kiện tiên quyết để tránh rủi ro và đảm bảo chất lượng thi công.
Trước khi thực hiện:
- Luôn ngắt cực âm ắc quy trước khi đấu dây
- Đọc kỹ sách hướng dẫn camera và sơ đồ điện xe
- Chuẩn bị đầy đủ thiết bị bảo hộ cá nhân
Trong quá trình lắp đặt:
- Tránh chạm đồng thời vào hai cực của ắc quy
- Không hút thuốc hoặc tạo tia lửa điện gần ắc quy
- Sử dụng dụng cụ cách điện, tránh dùng dụng cụ kim loại
4.2. Kiểm tra định kỳ và bảo dưỡng
Để duy trì hiệu suất hoạt động tối ưu của hệ thống camera hành trình, việc thực hiện kiểm tra định kỳ và bảo dưỡng theo chu kỳ là điều cần thiết.
Kiểm tra hàng tuần:
- Quan sát các đầu nối có hiện tượng nóng, ăn mòn không
- Kiểm tra camera hoạt động bình thường, hình ảnh rõ nét
- Xác nhận dữ liệu được truyền về máy chủ theo đúng quy định Thông tư 71/2020/TT-BCA
Bảo dưỡng định kỳ:
- Mỗi 3 tháng: Làm sạch các đầu nối, kiểm tra độ chắc chắn của kết nối
- Mỗi 6 tháng: Kiểm tra toàn bộ hệ thống dây dẫn, thay thế nếu có dấu hiệu hỏng
- Hàng năm: Kiểm tra tổng thể hệ thống, cập nhật firmware theo quy định mới
4.3. Xử lý sự cố thường gặp
Khi gặp phải các vấn đề kỹ thuật trong quá trình vận hành, việc nắm rõ cách xử lý các sự cố thường gặp sẽ giúp khắc phục nhanh chóng và giảm thiểu thời gian gián đoạn.
Camera không hoạt động:
- Kiểm tra cầu chì có bị cháy không
- Đo điện áp tại đầu vào camera
- Xác nhận kết nối dây nguồn chính xác
Camera hoạt động không ổn định:
- Kiểm tra chất lượng kết nối mass (dây âm)
- Xác nhận nguồn điện đủ công suất cho camera
- Kiểm tra nhiễu điện từ các thiết bị khác
Mất dữ liệu:
- Kiểm tra thẻ nhớ còn dung lượng và hoạt động bình thường
- Xác nhận kết nối 4G cho việc truyền dữ liệu về máy chủ
- Kiểm tra cài đặt thời gian lưu trữ theo đúng quy định
Việc tuân thủ nghiêm ngặt các nguyên tắc an toàn khi thực hiện cách đấu điện camera hành trình không chỉ bảo vệ thiết bị mà còn đảm bảo an toàn cho người thực hiện và phương tiện vận tải, đồng thời duy trì hiệu suất hoạt động tối ưu của hệ thống.
Việc nắm vững cách đấu điện camera hành trình đúng kỹ thuật là yếu tố then chốt đảm bảo thiết bị hoạt động ổn định và tuân thủ các quy định pháp luật hiện hành. Với những hướng dẫn chi tiết trên từ DSS, các doanh nghiệp vận tải có thể lựa chọn phương pháp phù hợp nhất cho từng loại phương tiện hoặc liên hệ ngay đến hotline để được tư vấn và hỗ trợ miễn phí nhé.
